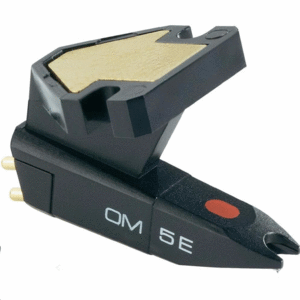

El OM 5E es una cápsula magnético (MM) con una aguja de forma elíptica que proporciona una reproducción equilibrada y sin distorsiones para aplicaciones de uso general.
Voltaje de salida a 1000 Hz, 5 cm / seg. - 4 mV
Balance de canales a 1 kHz - 2 dB
Separación de canales a 1 kHz - 22 dB
Separación de canales a 15 kHz - 15 dB
Rango de frecuencia a - 3dB - 20-25,000 Hz
Respuesta de frecuencia - 20-20.000 Hz ± 2 dB
Capacidad de seguimiento a 315Hz a la fuerza de seguimiento recomendada *) - 65 µm
Conformidad, dinámica, lateral - 20 µm / mN
Tipo de aguja - Elíptica
Radio de la punta del palpador - r / R 8/18 µm
*) Valor típico
Rango de fuerza de seguimiento: 1,5-2,0 g (15-20 mN)
Fuerza de seguimiento, recomendada: 1,75 g (17,5 mN)
Ángulo de seguimiento - 20 °
Impedancia interna, resistencia CC - 750 Ohm
Inductancia interna - 450 mH
Resistencia de carga recomendada: 47 kOhm
Capacitancia de carga recomendada - 200-600 pF
Cartucho de color, cuerpo / lápiz - Negro / Negro
Peso del cartucho - 5 g
Unidad de stylus de repuesto - Stylus 5 E
